永宁县斜拉桥与悬索桥

2022-04-21 | admin | 来源： 本站

永宁县宁丰街过街天桥及人民公园跨惠农渠桥梁工程
本工程位于永宁县城宁丰街与胜利路路口、宁丰街与团结路路口，惠农渠第一管理所南北两侧人民公园内，由两个单体工程组成，分别为斜拉桥及悬索桥工程，斜拉桥与悬索桥均跨越惠农渠。

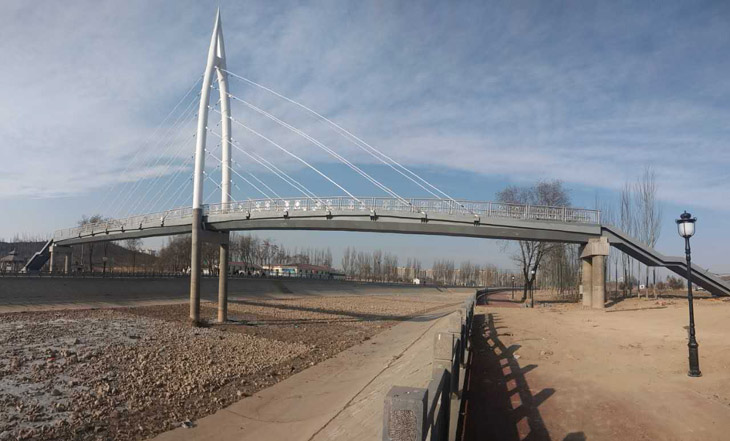

1、斜拉桥的主桥跨径为72米，建筑总宽度3.5米，桥面净宽3.0米；楼梯建筑总宽度为3.4米，净宽3.0米。桥梁安全等级为I级，设计基准期为50年，结构形式为人行斜拉桥。主索采用直线线型，所用材料为OVM-15-3的普通拉索，双护层拉索外径为100mm。桥面采用钢箱，斜拉索与主塔和箱梁相连。
2、悬索桥的主桥跨径为84米，建筑总宽度4.0米，桥面净宽3.0米；楼梯建筑总宽度3.5米，净宽3.0米。桥梁安全等级为I级，设计基准期为100年，结构形式为人行悬索桥。本桥主索采用抛物线型，所用材料为OVM PES5-127的普通拉索，双护层拉锁外径为79mm。桥面系采用纵横梁体系，横梁通过吊杆与主索相连，纵梁搭设与横梁上，再将木板搭在纵梁上，每块木板与纵梁均采用φ10的螺栓相连接，纵横梁之间采用焊接。
